Approaching Geotechnical Engineering 3
Approaching Geotechnical Engineering 3
ေဆာက္လုပ္ေ၇း လုပ္ငန္းခြင္ေတြမွာ existing soil ေတြက အျမဲတမ္း super structure ကို support လုပ္ေပးနုိင္တယ္လို ့ယူဆလို ့မ၇ပါဘူး။ foundation design ေတြ တြက္ခ်က္တဲ့ အခါမွာလဲ soil ၇ဲ ့bearing capacity ေပၚမူတည္ျပီး တြက္တယ္။
soil အမ်ိဳးအစားေတြထဲ မွာ ကိုင္တြယ္၇ခက္တဲ့ အမ်ိဳးအစားကေတာ့ soft soil (Class E and greater) ေတြပဲျဖစ္ပါတယ္။ ဘာလို ့ဆို consolidation က early time မွာ ေပၚလို ့ပါပဲ။ ေနာက္တစ္ခ်က္က soil design strength ကို ေနွာင့္ယွက္တဲ့ factors ေတြ အမ်ားၾကီး ၇ွိတဲ့ အတြက္ undrained strength (su) ,design strength ကိုလဲ သတိထား၇ပါတယ္။ settlement ကလဲ critical condition ပါ။ ဒါေၾကာင့္ soft ground engineering ဘာသာ၇ပ္ဆိုျပီး အထူးျပဳ ေလ့လာတဲ့ အပိုင္းေတြ ျဖစ္လာပါတယ္။
1. Soft ground ဆိုတာ ဘာလဲ။ သူ ့၇ဲ ့ ျပသနာကဘာလဲ။
SPT
တန္ဖိုးေတြနဲ ့ soil ကို အမ်ိဳးအစား ခြဲတာကို ေ၇ွ ့မွာ ေျပာျပီး ျဖစ္ပါတယ္။ SPT (N value) < 2-4 ထက္ နည္းတဲ့ clay အမ်ိဳးအစားေတြကို soft soil အေနနဲ ့သတ္မွတ္ပါတယ္။ သဲဆို၇င္ေတာ့ SPT (N value) < 5 ဆို၇င္ loose sand ဆိုျပီး သတ္မွတ္ပါတယ္။ soft ground ဆိုတာ ပင္လယ္ေ၇ျမင့္တက္လာတယ္။ ျမစ္ေခ်ာင္းေတြက နွစ္ေထာင္ေပါင္းမ်ားစြာၾကာ အနယ္ခ် ပို ့ခ်တယ္။ အဲ့ေျမေတြဟာ soft ground ေတြ ျဖစ္လာတယ္။ ေနာက္တစ္ခ်က္က လူေတြ ၇ဲ့ နည္းပညာတိုးတတ္လာတာနဲ ့အမွ် ျမစ္ေခ်ာင္းေတြကို ထိန္းခ်ဳပ္တယ္။ လူလုပ္ကၽြန္းေတြကို reclaimed soil ေတြနဲ ့တည္ေဆာက္တယ္။ အဲ့လို ေျမ အေနအထားမ်ိဳးဟာ soft soil အမ်ိဳးအစားေတြ ျဖစ္နိုင္တယ္။
သူ၇ဲ ့ ျပသနာကေတာ့ natural disasters ေတြ ၾကံဳနုိုင္တာပါပဲ။ flood, earthquake and tsunami, land subsidence and storm surge . soft ground မွာ ျမိဳ ့တည္မယ္။ လမ္းတံတား ေတြေဆာက္မယ္ ဆို၇င္ သူ ့၇ဲ ့ construction cost ေတြက ပိုကုန္ပါတယ္။ long pile ေတြ large scale foundation ေတြလိုအပ္မည္။ ground treatment လုပ္၇တာေတြ၇ွိမည္။ ပင္လယ္ထဲ လူလုပ္ကၽြန္းေတြ ခ်ဲ ့တာကို ျမင္ၾကည့္ပါ။ ေအာက္က ပံုကိုေလ့လာၾကည့္ပါ။ Asia ၇ဲ ့soft ground problem ေတြ ့ၾကံဳ၇နုိင္တဲ့ ေျမပံုကို ေလ့လာနုိင္ပါတယ္။ ကံေကာင္းစြာပဲ ျမန္မာက လြတ္ေနပါေသးတယ္။ ဒါေပမယ့္ သဘာ၀ေဘးအႏ ၱ၇ယ္ေတြက ပထ၀ီေျမအေနအထားေကာင္းမြန္မႈေၾကာင့္ လြတ္ေနေပမယ့္ ကၽြန္ေတာ္တို ့အင္ဂ်င္နီယာေတြကေတာ့ နည္းပညာကို အမွီလုိက္၇ပါဦးမယ္။
2. Soft ground က ၾကီး မားတဲ့ ကုန္က်စ၇ိတ္ၾကီးကို အင္ယာေတြ အေနနဲ ့ဘယ္လို money save လုပ္မလဲ။
အင္ယာ ေတြ အေနနဲ ့soil mechanic of soft ground ကို ေကာင္းေကာင္းနားလည္ ထားဖို ့လိုပါလိမ့္မယ္။ field ထဲမွာ ျဖစ္ေနသမ်ွ ကို geo engr တစ္ေယာက္အေနနဲ ့သိ၇ွိေန၇ပါမယ္။ soil sample quality, in-situ investigation ကပဲ အဆံုးအျဖတ္ေပးေနတာ မို ့လို ့ပါ။ ဒါေၾကာင့္ soil sample quality ေတြကို disturb နည္းေအာင္ boring process , sampling , handling , transportation, trimming process ၾကီး တစ္ခုလံုးကို care လုပ္၇ပါမည္။ အဲ့ process အေသးစိပ္ေတြကို စာအုပ္ေတြမွာ ၇ွာဖတ္နုိင္ပါတယ္။ ၇ွာဖတ္ပါလို ့အၾကံျပဳခ်င္ပါတယ္။ common use for sampling ကေတာ့ Shelby tube sampler ပါ။ sampler အမ်ိဳးအစား ေတြ အမ်ားၾကီး ၇ွိျပီး sampler ကြာတာနဲ ့ undrained strength ( design strength ) မွာ reliable ျဖစ္တာ မျဖစ္တာ ကြာသြားပါတယ္။ အဲ့ဒါကို တြက္ခ်က္ျပထားတဲ့ curve ေတြ charts ေတြ ၇ွိပါတယ္။ soft soil ဘက္ကို ဆက္သြားပါ့မယ္။
3. Soil improvement က ဘာေၾကာင့္ အေ၇းၾကီးတာလဲ။ Soil improvement ကို ဘယ္လိုလုပ္ၾကသလဲ။
Soft soil က settlement က critical case ပါ။ the leaning tower of Pisa က differential settlement အတြက္ အေကာင္းဆံုး ဥပမာ ျဖစ္ပါတယ္။ tower အေၾကာင္းကို article တစ္ခုအေနနဲ ့ျပန္တင္ေပးပါ့မယ္။ ေနာက္ reclaimed soil ေပၚမွာ structures တင္တဲ့ အခါ structures အတြက္ foundation ေကာင္းေကာင္းေပးထားေသာ္လည္း ကပ္လ်က္ open space မွာ Soil improvement မလုပ္မိတဲ့ အတြက္ ေနာက္ငါးနွစ္မွာ အဲ့ စာသင္ေက်ာင္းကို ေလွကားထစ္ တပ္ေပးလုိက္၇ပါတယ္။ consolidation settlement ေၾကာင့္ပါ။ ေအာက္က ျဖဴမည္းပံုမွာ တစ္ဖက္က ေဆာက္လုပ္ကာစက ေက်ာင္းနဲ ့ ကစားကြင္းနဲ ့ ေျမ level တူေသာ္လည္း ေနာက္ငါးနွစ္ၾကာတဲ့အခါ play ground မွာ ၇ွိတဲ ့soil က settlement နဲ ့နိမ့္က်သြားတာကိ ုျမင္နိုင္ပါတယ္။ ဒါေတြက ဥပမာ ေကာင္းေတြပါ။
Soil improvement technique
Technique ေတြက အမ်ားၾကီး ၇ွိပါလိမ့္မယ္။ ဘယ္ေလာက္ အနက္ထိ soil improvement လုပ္သင့္တယ္။ soil type , depth of ground water level, expected load in the improved area and budget and time ေပၚမူတည္ျပီး technique ေတြကို ေ၇ြးခ်ယ္၇ပါလိမ့္မယ္။
Dynamic compaction method
Vobro compaction method
Rapid impact compaction
သည္ method ေတြက ေတာ့ soil particle ေတြကို compaction ေပးျပီး rearrangement ျပန္လုပ္တာပါ။ densification of soil .

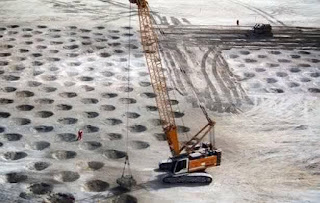

(1) Dynamic Compaction ေပးတာမို ့ အေလးတံုးနဲ ့ ေျမၾကီးကို သိပ္တာလို ့ျမင္ၾကည့္ပါ။ dynamic compaction method က clay မွာ effective ပိုျဖစ္ပါတယ္။ fine particle content < 30~35% ပါ၀င္တဲ့ ေျမမ်ိဳးအတြက္ ပိုသင့္ေတာ္ပါတယ္။ အေလးတံုးကို အျမင့္ (10~40m) ကေန ( 10~40 metric tons )အေလးတံုးကို ပစ္ခ်ျပီး ေျမၾကီးကို dynamic compaction ေပးလိုက္တာပါ။ drop location ကိုေတာ့ grid pattern အေနနဲ ့ ေပးျပီး spacing ကိုေတာ့ subsurface condition, depth of treatment, permeability , ground water level ကိုလုိက္ျပီး တြက္ခ်က္ေပး၇ပါမည္။ အေလးပစ္ခ်လုိက္လို့ compact ျဖစ္သြားနုိင္တဲ့ က်င္းေတြက (up to 2 m) အထိ ၇ွိနုိင္ပါတယ္။ အဲ့က်င္းကို သဲတစ္ခါျပန္ျဖည့္လုိက္ အေလးတံုး ပစ္ခ်လုိက္နဲ့ လုပ္သြား၇ံုပါပဲ။ ဒါဆို bearing capacity လဲ ေကာင္းလာပါျပီ။ settlement and liquefaction potential ကိုလဲ ေလ်ာ့ခ်နိုင္ပါတယ္။ collapsible soil ေတြမွာ သည္ method ကို သံုးလို ့၇ပါတယ္။ အပန္းေျဖ ေန၇ာက်ယ္ေတြ, construction site ၾကီးမားတဲ့ ေန၇ာေတြမွာ သံုးလို ့သင့္ေတာ္ပါတယ္။ dynamic compaction မို ့ adjacent building ေတြနားမွာ မသင့္ေတာ္ပါဘူး။ မႈန္ ့ေနတဲ ့ေျမအမ်ိဳးအစားအတြက္ လဲ မသင့္ေတာ္ပါဘူး။ တတ္လာမည့္ pore water ေတြ အတြက္လဲ proper drainage ေတြလိုပါတယ္။ ပံုကိုေလ့လာပါ။
(2) Vibro compaction method
ေျမၾကီးထဲ Vibrator ထိုးတယ္လို ့ျမင္ၾကည့္လုိက္ပါ။ water jet နဲ ့ေျမၾကီးထဲ စဆင္းျပီး desired depth ေ၇ာက္တဲ့ အခါ vibration ကို စလုပ္ပါတယ္။ vibration ေပးလုိက္ အေပၚကို ျဖည္းျဖည္းခ်င္း မလုိက္နဲ ့ တျဖည္းျဖည္း အေပၚကိ ုျပန္တတ္လာပါမည္။ ပံုကို ေလ့လာၾကည့္ပါ။ fine content < 15% ေျမအတြက္ ပဲ သင့္ေတာ္ပါတယ္။
(3) Rapid Impact Compaction
Compaction ေပးတဲ ့method ပါပဲ။ hydraulic hammer ေလးနဲ့ ေျမၾကီးကို အျမန္ compact ေပးတာပါ။ hammer drop က (0.3~1m) ကေန (7.3~9 ton ) အေလးတံုးကို ပစ္ခ်တာပါ။ dynamic compaction ထက္စာ၇င္ ေတာ္ေတာ္ capacity နည္းပါတယ္။ ဒါေပမယ့္ ျမန္ပါတယ္။ shallow soil ေတြ သင့္ေတာ္ျပီး 4m depth ေလာက္ထိ effective ျဖစ္ပါတယ္။ equipment ကလဲ ေသးတဲ ့အတြက္ mobilized လုပ္၇င္လဲ လြယ္ကူပါတယ္။
ပံုေတြကို ေလ့လာၾကည့္ပါ။

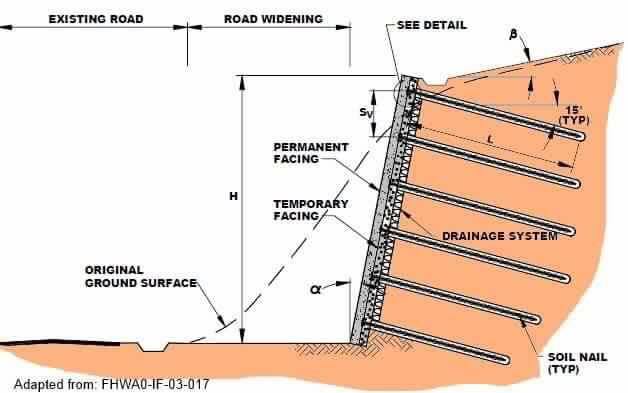

အခု စာေ၇းသူ ေျပာသြားတာက densification တစ္ခုပဲ ၇ွိပါေသးတယ္။ ေနာက္ပိုင္း geo synthetic materials , soil nailing , preloading , vaccum consolidation , vibro- replacement, dynamic replacement , jet grouting , sand piling ေတြ အမ်ားၾကီး ၇ွိပါေသးတယ္။ idea ေပးျခင္းသာျဖစ္ေသာေၾကာင့္ ေနာက္ဆက္တြဲ ဆက္ေလ့ လာဖို ့အၾကံျပဳပါတယ္။ Let’s search on google and You tube !!!
Learning never ends.
https://www.youtube.com/watch?v=tc3CA07Y_kY
https://www.youtube.com/watch?v=W5Uc0-EtOn4 https://www.youtube.com/watch?v=F_kI6vQ5_gE https://www.youtube.com/watch?v=HT2sgZgNv6o https://www.youtube.com/watch?v=0E-dXeYdeDM
Theory Page မွ ကူးယူေဖာ္ျပသည္
